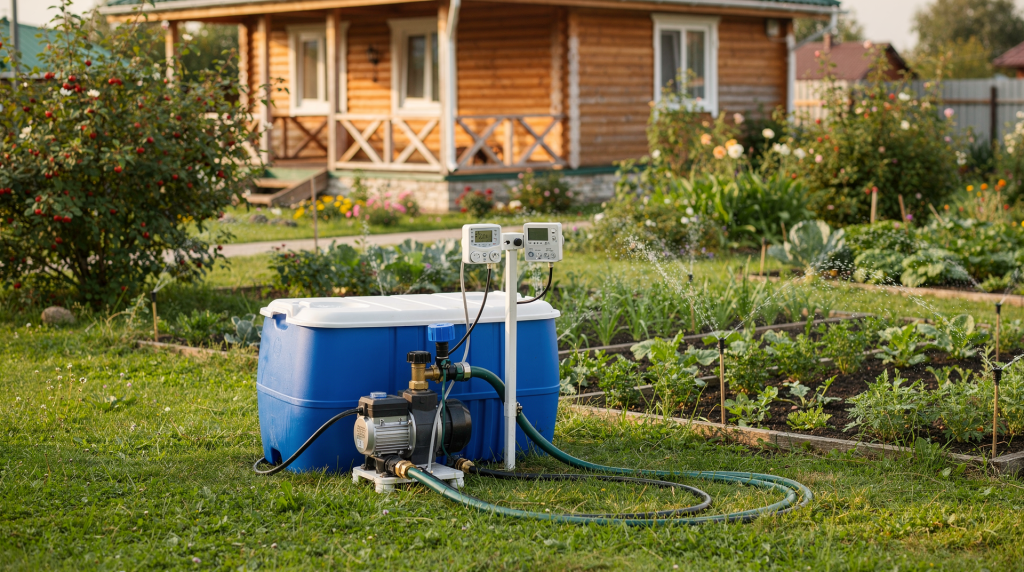

Автоматизация полива на даче: связка таймеров, насосов и резервуаров

Автоматический полив затевается не ради красивой иконки в смартфоне, а чтобы грядки и теплица не гибли от единственного пропущенного полива в тридцатиградусную жару. Если собрать систему грамотно, она экономит воду, снимает с вас ежедневную рутину и предсказуемо работает даже на самом простом дачном участке — с пластиковой бочкой, бюджетным насосом и пятком грядок.

За годы прорабской практики я повидал десятки самодельных поливочных схем. Примерно треть ломалась за месяц: сгорал насос из-за сухого хода, таймер залипал контактами, а капельная лента забивалась песком, потому что никто не поставил фильтр. Поэтому сейчас разложим, как сделать надёжную автоматизацию полива, не превращая дачу в испытательный полигон. Разберём выбор насоса, таймера и резервуара, схему подключения с защитой, частые ошибки и пошаговый план сборки.

Что такое автоматизация полива и зачем она нужна

Автоматизация полива — это система, которая подаёт воду по расписанию или по физическому условию: рано утром, поздно вечером, через заданные промежутки, поочерёдно в разные зоны, с учётом давления и наличия воды в накопительной ёмкости. По сути, мы переносим принятие решений с человека на простую, но надёжную автоматику — примерно так же, как в современной электрике реле защиты отключает цепь быстрее любой человеческой реакции.

Для дачного участка такая автоматика становится особенно полезной, если:

• до дачи далеко, и приезжать каждый день неудобно;
• вода подаётся из бочки, еврокуба, скважины или колодца, а не из центрального водопровода с постоянным давлением;
• посадок много, и ручной полив отнимает часы;
• нужен стабильный режим увлажнения для теплицы, газона или капельной системы;
• хочется не просто облегчить себе жизнь, но и снизить расход воды, исключив «переливы» и лужи.

Главный принцип: вода должна идти не тогда, когда у вас появилось свободное время, а тогда, когда это действительно нужно корням растений — утром или вечером, без лишнего испарения. Всё остальное — техническая реализация.

Из чего состоит система автоматического полива

Базовая структура у всех систем одна, и напоминает простой проект инженерных сетей: источник, нагнетатель (или самотёк), управляющий элемент и распределительная линия. Четыре узла:

Источник воды

На даче чаще всего используют:

• пластиковую бочку или накопительный бак;
• IBC-контейнер на 1000 литров (еврокуб);
• скважину с погружным насосом;
• колодец;
• летний водопровод или центральную магистраль с более-менее стабильным давлением.

Для автономных схем накопительная ёмкость — почти всегда самое практичное решение. Воду можно набрать заранее, а главное — дать ей прогреться. Полив ледяной водой прямо из скважины для теплолюбивых культур — это шоковая терапия, которой лучше избегать.

Насос

Насос нужен, если:

• вода находится ниже уровня полива (бочка на земле, а грядки выше);
• давления в системе недостаточно для капельной ленты или форсунок;
• требуется стабильная подача на несколько зон одновременно.

На практике применяют поверхностные и погружные насосы, насосные станции, а в простых временных схемах — даже дренажные или вибрационные модели. Если в системе есть резервуар, насос всегда лучше размещать после него — тогда вы избегаете завоздушивания и работы всухую при первом же запуске.

Таймер или контроллер

Этот узел отвечает за включение и отключение полива по заданному сценарию. Может быть:

• простым механическим таймером с ручным поворотом;
• электронным таймером на батарейках;
• контроллером с программированием по дням недели;
• «умным» модулем с Wi‑Fi и управлением через приложение.

Для дачи далеко не всегда нужен дорогой «умный дом». Чаще хватает защищённого от влаги таймера со схемой, которая не перегружает его контакты. Но об этом подробнее в разделе про подключение.

Линия полива

Вода доставляется к растениям через:

• капельную ленту или капельный шланг;
• магистральные шланги и фитинги;
• спринклеры (веерные или роторные);
• микроразбрызгиватели и туманообразователи для теплиц.

Для грядок и теплицы однозначно выигрывает капельный полив. Для газона — разбрызгиватели с продуманным перекрытием зон. Для кустарников — точечные капельницы или капельная магистраль, уложенная вдоль ряда.

Какие схемы автоматического полива работают лучше всего

Ниже — самые практичные варианты, проверенные на небольших и средних дачных участках. Каждая схема подбирается под конкретный набор условий, и универсального «воткни и забудь» не существует.

Как выбрать таймер для полива

Таймер — «мозг» самой простой автоматической системы. Ошибка на этом этапе приводит к тому, что полив либо длится 3 минуты вместо 30, либо срабатывает, когда воды в бочке уже нет. А если через слабенький таймер напрямую запитать насос, сгореть может и то и другое.

Основные типы таймеров

Механический таймер

Самый простой вариант: внутри часовой механизм, вы поворачиваете ручку — и контакты замыкаются на заданное время.

Плюсы:

• очень дёшев;
• понятен без инструкции;
• не нуждается в батарейках (иногда).

Минусы:

• минимум сценариев — запуск только вручную;
• погрешность хода;
• для двух-трёх зон практически неприменим.

Электронный таймер

Уже способен отрабатывать дни недели, длительность и паузы. Часто работает от пальчиковых батареек, что удобно, когда розетка далеко.

Плюсы:

• точный цифровой контроль;
• лёгкая настройка повторяющихся сценариев;
• энергонезависимая память у многих моделей.

Минусы:

• сильно зависит от качества герметизации корпуса;
• бюджетные экземпляры за сезон теряют герметичность — внутрь попадает конденсат, и контакты начинают окисляться.

Контроллер с электроклапанами

Более серьёзный уровень: единый блок управляет несколькими электромагнитными клапанами, каждый открывает свою зону.

Плюсы:

• удобное зонирование: теплица отдельно, газон отдельно, грядки отдельно;
• можно гибко менять график и продолжительность для каждой культуры;
• система масштабируется без замены мозгов.

Минусы:

• заметно дороже;
• требует грамотного монтажа проводных соединений и защиты от влаги на каждом клапане.

На что смотреть при выборе

• Степень защиты корпуса (IP44 — минимум, IP65 — уже хорошо).
• Тип питания: батарейки, сеть 220 В или 12 В через адаптер.
• Допустимое давление воды (особенно критично, если таймер стоит на магистрали).
• Число независимых программ.
• Совместимость с насосом — многие таймеры рассчитаны только на прямое управление маломощными клапанами, а не пусковым током мотора.
• Возможность ручного принудительного пуска без перепрограммирования.
• Наличие встроенного сетчатого фильтра и защиты от грязи — мелочь, которая спасает соленоид.

Если вода из бочки, принципиально важно: таймер должен нормально работать при низком давлении, а не только от магистральных 3–4 атмосфер. Иначе он просто не откроется.

Как подобрать насос под полив

Насос должен не просто «качать воду», а работать в комфортном для себя и для системы режиме. Здесь, как в отоплении: избыточная мощность без регулировки ведёт к гидроударам, износу соединений и перерасходу электричества.

Производительность

Она показывает, сколько литров в час или в минуту способен выдать насос. Гнаться за двойным запасом неправильно: слишком мощный агрегат на капельной линии может буквально порвать ленту или сорвать фитинги. Подбирайте производительность под количество одновременно открытых капельниц или форсунок плюс небольшой запас 15–20%.

Напор

Это высота водяного столба, которую способен создать насос. Напор должен гарантировать, что вода дойдёт до самой дальней точки с учётом перепада высот и потерь в шлангах. Если участок вытянутый или имеет заметный рельеф, замерьте перепад и учтите его при расчёте. Обычно для капельного полива на равнине хватает напора 10–15 метров, а для форсунок желательно 20–30 м.

Режим работы

Поливочный насос работает длительно, а не рывками по 30 секунд. Не каждый аппарат рассчитан на непрерывную работу в течение часа и более. Выбирайте модели, где допускается продолжительный режим S1, а не только повторно-кратковременный S3. И обязательно смотрите на класс изоляции обмотки: для наружной установки под навесом лучше B или F.

Практический совет

В схеме «бочка — таймер — капельный полив» почти всегда нужен не монстр-самовсасывающий агрегат на 5 кубов, а спокойный, экономичный поверхностный насос или маломощный погружной с обязательным сетчатым фильтром и защитой от сухого хода. Именно сухой ход — главный убийца дачных насосов, потому что следить за уровнем воды в ёмкости вручную утомительно, а один пропущенный момент стоит мотора.

Как связать насос и таймер правильно

Ошибка № 1 при самостоятельной сборке — включить насос напрямую через дешёвый таймер, чьи контакты рассчитаны на 2–3 ампера активной нагрузки. Мотор — это индуктивная нагрузка, пусковой ток в несколько раз выше номинального. Контакты подгорают, залипают, и в лучшем случае таймер выходит из строя, в худшем — нагревается до возгорания.

Правильный путь — развязать управляющую и силовую части. Для этого используют промежуточное реле или контактор. Логика та же, что в распределительном щитке: автоматический выключатель защищает линию, а реле берёт на себя тяжёлый пуск.

Когда нужен реле или контактор

• Мощность насоса (даже в ваттах, не говоря о пусковом токе) превышает допустимую для таймера.
• Насос запускается с высоким пусковым током — типично для однофазных двигателей.
• Система работает регулярно и подолгу, и перегрев контактов накапливается.
• Хотите иметь дополнительную ступень защиты — тогда в схему ставится контактор с катушкой 220 В или 24 В и автомат защиты на питающем кабеле.

Логика подключения

1. Таймер получает питание (обычно 220 В или батарейки, но у качественных моделей есть релейный выход «сухой контакт»).
2. При наступлении времени полива таймер замыкает цепь управления.
3. Этот сигнал подаётся на катушку промежуточного реле или контактора.
4. Силовые контакты реле замыкают цепь питания насоса.
5. По окончании цикла таймер размыкает управление, реле отключает мотор.

Такой подход многократно повышает надёжность. Дополнительно стоит предусмотреть в щитке УЗО на линию розетки, к которой подключён насос — дача есть дача, влажность и конденсат никто не отменял.

Зачем нужен резервуар и как его использовать

Для меня резервуар — это не просто ёмкость, а буфер, который сглаживает неровности в подаче воды и защищает насос от работы «на пределе». Но ему требуется элементарная обвязка, как и любому другому гидротехническому узлу.

Задачи, которые решает резервуар:

• создаёт запас воды на несколько циклов полива;
• выравнивает давление на входе насоса;
• позволяет набрать воду заранее и прогреть её;
• развязывает по времени забор воды из скважины или колодца и её подачу в систему, снижая пиковую нагрузку.

Какой резервуар выбрать

На практике применяют:

• пластиковые бочки на 200–500 литров — для локальных зон;
• еврокубы на 1000 литров — золотая середина для большинства дач;
• накопительные баки из пищевого полиэтилена большого объёма;
• металлические ёмкости, обязательно изнутри защищённые антикоррозийным покрытием.

Для небольшого полива бочки достаточно. Если участок большой и расход воды исчисляется сотнями литров в день, ставьте куб — он дешевле в пересчёте на литр и занимает разумную площадь.

Что обязательно предусмотреть

• Плотную крышку или хотя бы защитную сетку от листвы и насекомых.
• Сливной кран в нижней точке для промывки осадка.
• Переливной патрубок, чтобы при случайном переполнении вода не размывала основание.
• Датчик минимального уровня (поплавковый или электродный), который отключит насос, если воды почти не осталось.
• Удобный доступ для обслуживания — не ставьте ёмкость впритык к забору.
• Жёсткое и ровное основание: уплотнённая песчано-гравийная подушка или бетонная плита, чтобы тяжёлая ёмкость не перекосилась.

Насос, работающий из пустого бака, выходит из строя стремительно — даже короткий сухой ход способен повредить торцевое уплотнение. Поэтому контроль уровня не опция, а обязательный элемент безопасности.

Схема безопасной системы: что должно быть в правильной сборке

Надёжная дачная автоматика включает не только мотор и таймер, но и обязательную обвязку. Перечислю узлы, которые должны быть по уму:

• резервуар (бочка/еврокуб/бак);
• сетчатый фильтр грубой очистки;
• насос;
• обратный клапан — чтобы вода не уходила обратно в ёмкость после остановки;
• таймер или контроллер;
• промежуточное реле или контактор для разгрузки таймера;
• датчик уровня воды;
• магистраль полива;
• капельные линии или форсунки;
• ручной кран для принудительного закрытия;
• сливной узел и возможность продувки на зиму.

Рекомендуемый порядок узлов

1. Резервуар.
2. Фильтр грубой очистки (сетка 120–150 мкм).
3. Насос.
4. Обратный клапан.
5. Таймер (или контроллер), управляющий через реле/контактор.
6. Силовое реле/контактор — установите его в сухом проветриваемом боксе, как обычную автоматику в щитке.
7. Поливочная магистраль.
8. Распределение по зонам (тройники, клапаны).

Соблюдение такой последовательности упрощает диагностику: если насос шумит, а капельницы сухие, вы быстро проверите фильтр или обратный клапан, не разбирая всю цепь.

Как рассчитать полив под дачный участок

Прежде чем покупать оборудование, полезно прикинуть реальную потребность в воде. Я обычно иду от культур и площади, а не от технической возможности «поливать всё и сразу».

Для грядок

Капельный полив экономичен, вода попадает прямо в корневую зону. Он отлично показывает себя для томатов, огурцов, перцев, клубники и зелени. Расход воды на грядку длиной 5–7 метров обычно 10–30 литров в час в зависимости от шага капельниц.

Для газона

Газону нужна равномерность покрытия всей площади. Здесь применяют веерные форсунки, роторы или осциллирующие разбрызгиватели. Важно правильно подобрать сектор полива и радиус, чтобы не было «сухих островков» и перекрытие соседних головок составляло около 30%.

Для теплицы

В теплице я всегда советую разделять контуры по культурам: у томатов и огурцов разная потребность во влаге, разная корневая зона. Можно сделать два контура капельного полива с отдельными таймерами (или разными выходами контроллера) и настроить свой график каждому.

Простой ориентир

Если участок небольшой, начните с одной зоны. Отработайте схему, замерьте реальный расход воды за неделю, почувствуйте, как ведёт себя грунт. Потом добавляйте вторую и третью зону. Это дешевле и надёжнее, чем с ходу собирать дорогую многозонную систему, которая первый месяц будет работать с ошибками, пока вы не поймёте нюансы.

Типовые ошибки при автоматизации полива

1. Нет фильтра

Грязь, песок и ил неизбежны, особенно если вода из открытого резервуара. Без фильтра быстро забиваются капельницы и клапаны. Установка даже простого сетчатого фильтра перед насосом и ещё одного тонкой очистки после — минимальный входной билет в надёжную систему.

2. Насос работает без защиты от сухого хода

Если вода закончилась, а насос продолжает крутиться, он перегревается и сгорает. Встроенная защита есть не у всех бюджетных моделей. Датчик уровня и реле защиты от сухого хода — не роскошь, а страховка, которая окупается после первого же аварийного срабатывания.

3. Слабый таймер включает мощную нагрузку

Контакты подгорают, таймер выходит из строя, полив останавливается. Если насос мощнее 300–400 Вт, прямая коммутация через таймер недопустима — только через реле.

4. Неправильно подобран диаметр шланга

Слишком тонкая магистраль создаёт большое сопротивление, давление падает, и крайние капельницы почти не капают. Для основного трубопровода лучше брать ПНД трубу или шланг с внутренним диаметром не менее 16 мм, а для длинных линий — 20 мм и больше.

5. Одна зона на весь участок

Грядки, теплица и газон требуют разного режима. Если поливать всё одновременно по единому графику, где-то будет перелив, где-то недолив. Разбейте на зоны хотя бы по двум контурам.

6. Не учтена зима

Замёрзшая вода разрывает шланги, фитинги и насос. Перед морозами обязательно слить воду, продуть линии и снять насос на хранение в плюсовую температуру. Если пренебречь консервацией, весной вы получите треснутый корпус и лопнувшие соединения.

Пошаговый план: как собрать систему своими руками

Шаг 1. Определите, что будете поливать

Составьте список: грядки, теплица, газон, кустарники, плодовые деревья. Разные культуры — разные нормы и методы полива.

Шаг 2. Выберите источник воды

Бочка, еврокуб, скважина, летний водопровод. От этого зависит, нужен ли насос и какой именно.

Шаг 3. Решите, нужен ли насос

Если нет естественного напора или высоты самотёка недостаточно, насос нужен почти всегда. Выбирайте модель, рассчитанную на продолжительный режим и защиту от сухого хода.

Шаг 4. Подберите таймер

Для простого сценария с одной зоной — качественный электронный влагозащищённый таймер. Для нескольких зон — контроллер с выходами на клапаны. Если мощность насоса превышает контактную группу — сразу закладывайте в схему реле.

Шаг 5. Добавьте защиту

Фильтры, датчик уровня, обратный клапан, герметичный бокс для электрических соединений. Качество проводов и зажимов должно быть как на стационарном электрощите: никаких скруток под открытым небом.

Шаг 6. Соберите и протестируйте

Первый запуск делайте вручную, проверяя: нет ли течей, доходят ли капли до конца линии, не забился ли фильтр, равномерно ли распределяется вода. Только после этого включайте таймер в автоматическом режиме.

Шаг 7. Настройте график

Лучшее время для полива — раннее утро или вечер, когда испарение минимально. Для большинства культур дневной полив под прямым солнцем неэффективен и может привести к ожогам. Настройте время так, чтобы к приходу жары грунт уже был увлажнён.

Чек-лист перед запуском

• Ёмкость заполнена водой до рабочего уровня.
• Фильтр очищен и установлен в правильном направлении потока.
• Датчик уровня подключён и блокирует пуск насоса при недостаточном объёме воды.
• Таймер и программы проверены вручную — тестовый цикл отработал без сбоев.
• Все соединения герметичны, на резьбах нет подкруток «на живую».
• Капельные линии промыты перед первым запуском.
• Электрические контакты защищены от влаги, УЗО работает, автомат соответствует току насоса.
• Есть доступ к ручному отключению насоса без разбора щитка.
• Предусмотрен слив на зиму: есть краны в нижних точках или возможность продувки компрессором.
• Насос закреплён на виброгасящих прокладках, а не просто поставлен на бетонную плиту.

Когда простая схема уже не подходит

Переходить на более продвинутую автоматизацию стоит, если:

• участок превышает 6–8 соток и требует нескольких контуров;
• есть сильно отличающиеся зоны (газон, цветник, огород, теплица);
• вода подаётся с перебоями, нужно накапливать и распределять по графику;
• нужен удалённый контроль (например, дача далеко, и вы хотите видеть, не остался ли насос без воды);
• приходится постоянно вручную подстраивать режим, потому что одного таймера не хватает;
• насос и таймер уже работают на пределе своих возможностей (мощности, количества программ).

В этих случаях лучше разделить участок на независимые контуры с индивидуальным управлением, чем пытаться «дожать» слабую схему добавлением ещё одного тройника. Грамотное зонирование окупается экономией воды и времени.

Вывод

Автоматизация полива тогда становится помощником, когда таймер, насос и резервуар подобраны и соединены как единая система, а не как набор разрозненных устройств. Если вы начинаете с надёжного источника воды, добавляете защиту от сухого хода, правильно рассчитываете давление и разгружаете контакты таймера через реле, ваш полив будет предсказуемым и почти не потребует участия.

Для небольшого дачного участка часто хватает связки «ёмкость — насос — фильтр — таймер — капельная линия». Для более сложного хозяйства сразу закладывайте зоны, промежуточное реле, датчик уровня и возможности сезонной консервации. Именно такой подход превращает конструкцию из детских шалостей в рабочий инструмент, устойчивый к капризам погоды и перепадам напряжения.

FAQ

Можно ли сделать автоматический полив без насоса?

Да, если есть естественный напор или ёмкость поднята достаточно высоко. Но на практике даже при самотёке часто удобнее поставить небольшой насос — так система стабильнее и управляемее.

Что лучше: капельный полив или разбрызгиватели?

Зависит от культуры. Для грядок и теплицы выбирайте капельный полив — он экономнее и точнее. Для газона — разбрызгиватели с правильным радиусом. В идеале комбинируйте: на разные зоны свой метод.

Нужен ли дорогой «умный» контроллер?

Не всегда. Многим дачникам достаточно надёжного электронного таймера с часовым механизмом и релейной развязкой насоса. Сложную автоматику с Wi‑Fi ставьте только тогда, когда есть ясная задача — удалённый контроль или гибкое зонирование с метеодатчиками.

Как защитить насос от поломки?

Минимальный набор: сетчатый фильтр, датчик уровня воды и реле защиты от сухого хода. Плюс не забывайте про УЗО на питающей линии — утечка тока на землю из-за конденсата в двигателе может быть опасна.

Можно ли оставить систему на зиму?

Нет, без консервации нельзя. Перед морозами всю воду слейте, линии продуйте, насос снимите и уберите в сухое плюсовое помещение. Резиновые мембраны и пластиковые корпуса не прощают замерзания.
